Altair SimLab 2021破解版 中文版

Altair SimLab 2021破解版是一款非常受欢迎的专业多学科仿真模拟软件，它拥有丰富的仿真模拟功能，通过它可以帮助用户轻松完成仿真建模工作。软件支持结构分析优化、热流分析、电子系统设计、网格划分、有限元建模等丰富的功能，可以解决用户的各种仿真以及建模相关的问题。用户可以将各种CAD文件导入到软件中， 可以对CAD模型进行清理，网格划分等操作，软件内置了丰富的网格划分工具，可以让你轻松的完成检测CAD模型错误以及清理CAD模型的工作，同时软件支持的网格化工具非常的智能，可以自动代替用户来进行网格划分操作，甚至它还支持更多复杂仿真工作的自动完成功能，可以大大提升用户的工作效率。此外，软件还提供了很多实用的工具，包括热分析、数据库管理、组装工具等等，借助这些工具可以更好的进行仿真建模工作，比如通过数据库管理工具，可以帮你保存和管理好各种软件数据，使得数据的管理和使用都非常的方便。Altair SimLab 2021中文版更新了更多功能，可以提供更好的仿真设计体验，是仿真工作必备的软件，有需要的赶快下载吧。

安装教程

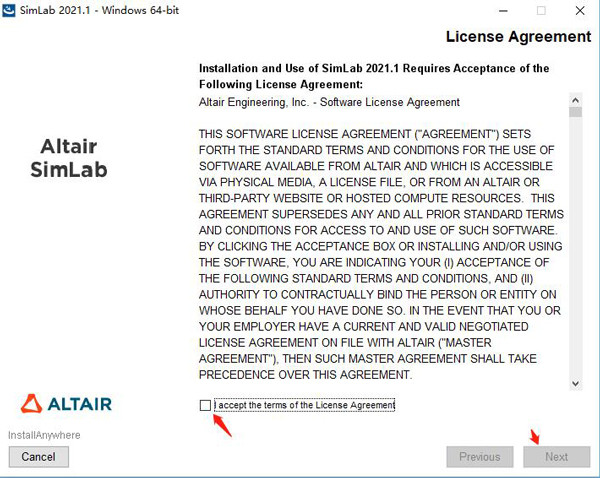

1、进入安装界面，软件协议界面，选择I accept接受协议，下一步

2、软件介绍页面，点击Next。

3、进入欢迎安装向导界面，选择local安装方式，点击Next

4、选择软件安装目录，建议安装在其他磁盘中

5、选择附件任务，创建开始菜单文件夹、创建Altair SimLab 2021破解版桌面快捷方式、以及关联文件夹

6、选择安装类型，也就是您需要安装的组件，选择complete完整安装即可，点击Next

7、如图，默认第一项，点击Next。

8、根据你的需要，选择所需插件

9、如图，选择位置，点击Next

10、勾选你要安装的求解器软件

11、选择是否更改temp和project的位置，使用默认位置即可，点击Next

12、点击Install，开始安装软件

13、Altair SimLab 2021破解版安装过程中，请耐心等候

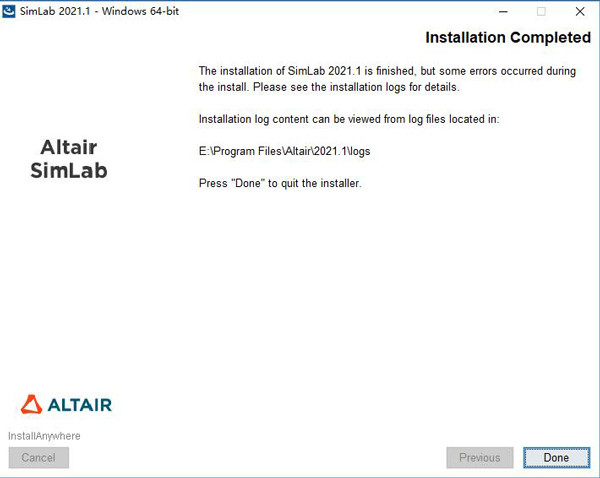

14、安装完成，点击Done

破解教程

1、打开“_SolidSQUAD_"破解补丁文件夹，将里面的破解补丁文件夹 SimLab2021”复制到软件的安装根目录下替换文件，如果您没有修改安装路径的话，默认路径为【C:Program FilesAltair2021】

2、打开软件，软件已经激活破解。

软件特色

1、几何工具
该软件为许多CAD系统提供Geometry访问功能。一种方法是使用特定于CAD的工具套件来访问和显示CAD几何图形。另一种方法依赖于将CAD几何图形转换为Parasolid或STEP格式的转换器。 该软件支持具有装配和特征信息的Parasolid，CATIA V5和Pro-Engineer本机几何。 该软件在网格划分期间提供了自动CAD几何清理功能。
2、基于镶嵌的工具
该软件具有用于基于多面表示创建几何或导入各种可视化/细分格式的工具。该软件支持I-DEAS的XML查看器格式，Pro-engineer和CATIA的vrml格式，STL格式，Nastran和Abaqus有限元格式。 软件将传入的刻面表示视为几何实体（装配体，实体，面，边和顶点），并对它们执行网格划分和几何编辑功能。
3、网格划分工具
该软件提供基于CAD几何形状或Tessellation / FEM模型的1D，2D和3D手动和自动网格划分工具。自动化的CAD清理和CAD错误检测器是网格划分工具的一部分。 该软件的目标是为特定过程提供更多的自定义网格划分工具。
4、有限元建模工具
Altair SimLab 2021破解版提供了基本的节点和元素创建和操作工具。此工具集中内置了基于FEM的拉伸，清扫，合并和重新编号工具。稍后，使用自定义工具将耗时的手动任务自动化。 该软件鼓励用户避免使用FEM工具进行自动化和可重复的过程，因为这些工具依赖于节点和元素编号，而不是基于几何或拓扑的操作。5、组装工具
该软件的体系结构基于装配和连接。支持触点连接，FEM（MPC /刚性）连接和其他FEM理想化。基于FEM的程序集（网格，连接和Matrix数学模型）构建功能允许用户独立开发模型并将其加入，而无需编号冲突或源头。这可以帮助OEM层供应商建立模型和进行仿真，而与CAD或专有格式无关。6、结构和分析设置工具
该软件以独立于求解器的方式提供结构分析（线性静态，非线性静态，模态，热应力和动态）载荷，材料，约束和属性定义工具。然后将这些FEM实体转换为特定的分析数据格式（OptiStruct，Nastran，Abaqus，Permas，ADVENTURECluster，Marc，Ansys，nFX，AcuSolve和Fluent）。
7、热分析设置工具
该软件还提供具有线性和非线性材料及负载的热分析设置功能（稳态和瞬态分析）。
8、结果和报告生成工具
导入求解器结果后，用户可以查看和创建基于Web的标准报告。
9、数据库和文件管理工具
该软件将所有数据保存在二进制专有该软件数据库中，以备将来使用，并且还支持脚本和重放功能。该软件提供了较旧版本的该软件文件的数据库升级功能，还提供了使用Nastran或Abaqus输入文件格式的文本格式的安全归档。
10、Altair SimLab 2021破解版自定义工具
该软件使用上一节中定义的基本工具来构建客户特定的自动化工具。 该软件的软件工程师与客户互动以提供此服务。该软件还为特定行业提供了预定义的自定义工具。这些被称为垂直应用程序。
11、螺栓建模
该工具集专门用于自动创建一维和三维螺栓。可以使用这些工具创建用于NVH和耐久性分析的预定义螺栓连接。动力总成建模
该软件提供了用于对螺栓，轴，轴承，齿轮组件进行建模的自动化工具，这将有助于减少建模时间。
12、接触自动化
该软件具有使实体之间的接触定义自动化的独特功能，从而节省了组装大型实体的大量时间。
13、优化
Altair SimLab 2021破解版软件支持OptiStruct的拓扑和自由形状优化设置，以实现FEA中设计的优化形状。也可以使用CAD参数化完成DOE。该软件工具的主要目标是在不影响质量的前提下自动化CAE流程并减少仿真时间，并为客户提供更好的投资回报。

软件功能

1、电子系统设计
有助于将Altair的仿真驱动设计理念带入电子行业，激发创新，同时确保达到时序，性能，可靠性和合规性目标。不需要先进的CFD知识的热分析就可以自信地识别和纠正开发早期的潜在设计问题。借助健壮且可重复的工作流程，自动进行结构应力，振动和跌落测试性能评估，即使是偶尔使用的用户也可以进行快速，准确和一致的分析。它甚至可以在塑料外壳的注塑过程中模拟纤维取向，并管理结构求解器耦合。

2、结构分析与优化
通过针对跌落测试，疲劳和结构优化的专用工作流程，SimLab简化了复杂的分析问题。导入现有的CAD几何体，保留参数，并自动进行网格划分以快速试验设计变体，以加深对线性静态，非线性静态，法线模式，模态频率响应或小位移性能的了解。

3、热流分析
降低瞬态传热，稳态和瞬态流动的复杂性，并借助软件进行注塑成型仿真。快速了解散热片，对流加热系统的性能，或通过快速啮合，材料属性分配和定义的边界条件来冷却桥壳的性能。从CAD转向使用表面网格，体网格和边界自动生成层来模拟湍流问题。注塑应用程序简化了高级制造模拟的预处理和后处理。

4、多物理场建模
加快了结构，热流和电磁物理的仿真速度，其工作流程还可以使用单个模型（包括一步式瞬态热应力分析）对热和机械物理进行快速分析。这些高级仿真使工程师能够了解零件在要求线性或非线性稳态，Altair SimLab 2021破解版线性瞬态分析或基于接触的热分析的环境中在真实条件下的性能。

软件亮点

1、多物理场解决方案支持
经过重大的进一步发展，此版本现在提供了强大的产品，可满足用户对多物理场分析的需求，涵盖了静态，动力学，传热，流体流动和电磁分析。OptiStruct，Radioss，AcuSolve和Flux求解器现已直接嵌入，以使用户能够快速运行跨多个物理学科的分析。结果数据的映射功能得到了进一步增强，进一步支持了不同分析类型之间结果的传递。在映射时，源模型大小与目标大小之间的比较避免了诸如使用的单位系统差异或应用的缩放因子之类的错误。
2、专注于新物理学和新产业
提供了许多支持电子行业的新功能，例如通过使用新提供的模板输入其参数来自动生成球栅阵列（BGA），该球栅阵列通常用于将芯片焊接到印刷电路板上。
印刷电路板（PCB）的网格也得到了改善。网格类型可以在十六进制，楔形和四元素之间选择。自动网格选项可在要生成的电路板，芯片和其他PCB组件之间匹配六边形网格。
现在，在Altair SimLab 2021破解版新版本中，具有可变厚度的薄实体零件可以自动进行六角网格划分。
进一步的改进领域是CFD模型的模型设置，其重点是求解器，例如AcuSolve和nanoFluidX。边界层生成现在很简单，可以自动生成流体域并支持边界层生成的网格划分。固体和流体/气体颗粒可以同时生成，之前需要进行两步操作。
现在，可以直接对齿轮箱的行星运动进行动画处理，以可视化不同齿轮的速度。
3、几何和网格划分
以新支持的CAD格式提供SolidWorks和Inventor文件，并且非常重要地增强了与外部CAD系统的双向通信。导入时可以识别几何参数，并且可以对其进行操作，从而更改模型的尺寸。可以将结果写入几何文件。
为了促进不同位置的团队之间的轻松协作，将网格与CAD模型的一部分相关联。一旦基于装配体的一部分生成了网格，就可以将其重新导入并自动放置在整个装配体结构中的正确位置。
网格划分功能也得到了显着增强。现在可以交互修改网格的种子。添加了新的网格控件，可根据自动或手动设置在整个网格划分操作中删除孔或槽。可以修改尺寸，例如长度，半径，带有实体元素的网格物体的厚度，而无需删除现有的实体元素。

新功能

1、Altair SimLab 2021破解版线性和非线性流体力学、材料和热的详细分析。
2、有效的检测算法。
3、模板驱动的流程自动化。
4、快速丰富的图形用户界面。
5、能够编辑和更新部件的几何图形。
6、复杂组件性能的详细分析。
7、能够在服务器或云中本地运行。
8、可重复工作流仿真。
9、Annie与CAD文件同步。
10、创建网格以提高仿真过程的自动化程度。
11、结果的可视化

使用帮助

1、用户界面
用户界面通过多个窗口（例如3D图形窗口，浏览器，工具栏和图例）显示数据库中的数据。数据可以是几何体，网格，载荷，约束，结果等等。对话框用于提供对产品支持的功能的访问。JavaScript（JScript）和Python脚本可用于中记录和设计自动化。
用户界面利用Unity框架工作，该框架为Altair产品提供统一的用户体验。这为Altair产品提供了独特的风格，而其行为与大多数Windows桌面应用程序一致。
Altair SimLab 2021破解版用户界面在Windows和Linux OS上可用。
Windows
用户界面包含多个组件。中心部分是图形窗口，在该窗口中以3D图形形式显示数据库对象（几何，网格，载荷等）。功能区，浏览器，工具栏和其他窗口围绕着该图形窗口。
支持的操作以功能区形式表示。将动作分组为多个功能区（几何，网格划分，装配体，分析等），这使定位特定操作变得容易。可以通过顶部菜单栏中的菜单访问这些功能区。用户还可以通过收集来自不同功能区的功能来创建自己的功能区。
功能区中的动作可以依次打开辅助功能区或对话框。对话框用于为其支持的操作提供输入。对话框的意图和操作输入应基本清楚。有关功能和输入的更多详细信息已记录在案，当焦点对准对话框时，可以通过按F1键进行访问。
具有多个浏览器，这些浏览器将数据库中的数据显示为分层（树）结构。某些数据也可以表格形式显示。
除了可以访问操作的功能区之外，右键单击浏览器对象，图形对象还可以访问对这些对象进行操作的功能。对象。
选择过滤器用于启用屏幕上对象的选择。这些选定的对象收集在一个或多个选择列表中，然后传递给函数以执行。这些过滤器以垂直功能区（选择工具栏）和鼠标右键单击的形式显示。
底部有控件，用于管理屏幕上对象的显示。这组控件在称为视图工具栏的工具栏中。行为和外观也可以通过更改“首选项”对话框中的设置来控制，可以在“文件”菜单中访问该对话框。
其他有用的窗口可以根据用户的感觉显示/隐藏。用。接下来的部分将讨论“图形”窗口，“浏览器”，“选择”工具栏，“视图”工具栏的详细信息。可以使用数据库选项卡上的上下文菜单项“复制”来复制数据库。
2、远程解决方案
提供了“远程解决方案”选项，可以在远程服务器（PBS服务器）上提交作业。可以使用“解决方案浏览器”和“导出并解决方案”来完成远程解决方案。
注意：仅Windows平台支持远程解决。
3、以下是Altair SimLab 2021破解版设置远程求解的步骤。
服务器机器用。
PBS安装：
使用默认安装设置安装最新版本的Altair PBS Professional（有关更多信息，请参阅“Altair PBS Professional安装和升级指南”）。
客户端机器：
步骤1：设定Altair Access Desktop在客户端计算机上安装“Altair Access Desktop”应用程序（推荐的Altair Access Desktop版本“2018.4”或更高版本）。安装后，在客户端计算机上运行Altair Access软件。它将转到“添加群集”对话框。提供集群的详细信息，然后单击“添加”。注意：有关Altair Access Desktop的更多信息，请单击此处。
步骤2：配置远程求解
打开并转到文件-首选项-系统-远程解决设置。
指向“Altair Access Desktop”安装路径，然后从下拉菜单中选择“Access Desktop Application ID”。
3、执行远程求解
解决方案方法
Altair SimLab 2021破解版要以“解决方案”方法执行远程求解，请右键单击“结果”，然后选择“远程求解”，然后保存求解器输入文件。
保存求解器输入文件后，将开始远程求解。Altair Access Desktop将显示远程求解的状态。远程求解完成后，结果文件将保存在用户保存求解器输入文件的位置。完成远程求解后，要查看结果，请在解决方案上单击鼠标右键，然后选择“附加结果”选项，然后选择结果文件。
注意：要增加用于远程求解的处理器或RAM分配的数量，请在解决方案上单击鼠标右键，然后选择“导出设置”。在“Spawn Solver Options”中，指定所需的参数。
经典方法
要以经典方法执行远程求解，请转到分析功能区，然后选择“导出并求解”选项。选择求解器和分析类型，然后打开“使用远程求解器”选项，。然后选择“求解”选项，并将求解器输入文件保存在一个位置。
远程求解完成后，要查看结果，请转到“文件-导入-结果”，然后选择结果文件。选择结果文件后，在“导入结果”对话框中，在导入选项下选择“结果数据”，然后单击“确定”。
注意：要增加用于远程求解的处理器数量或RAM分配，请转到“导出和求解”对话框中的“高级选项”。在“Spawn Solver Options”中，指定所需的参数。

Altair SimLab 2021使用教程

1、物料数据库
该工具用于从物料数据库中选择和加载预定义的物料。
描述：
用户可以从现有的材料数据库或用户材料数据库中选择材料。
1）Altair SimLab 2021破解版材料数据库：这些是预定义的材料。 用户可以查看和修改物料，并使用“加载到物料浏览器”选项来加载物料。 但是用户无法修改默认材料中的值。
2）用户材料数据库：用户可以指定自己的材料文件夹。 它允许用户添加，修改和删除所选文件夹中的资料。
2、材料
此工具用于定义实体的材料。 支持创建Solid，Polymer，Fluid和nanoFluidX材料。
在软件中创建材料：
用户可以使用在“材料树”视图中创建的默认材料。
用户可以直接将材质分配给实体。
用户可以从材料数据库中选择预定义的材料。
3、属性
该工具用于定义实体，流体，壳体，梁，杆和刚性元素的属性。
描述
属性对话框用于定义以下内容，
壳单元的厚度。
在“计算方式”选项中选择适当的方法（面-面，面-节点，元素-节点，节点-节点），然后单击“计算”按钮，可以从实体中计算壳体的厚度。钢筋和梁单元的截面属性。
可以通过在模型树中选择相应的实体来查看钢筋和梁单元的截面。仅对矩形，圆形和空心圆形横截面支持可视化。
如果在属性中引用了局部坐标系（Sys_Coord_ID），则钢筋和梁截面将按照局部坐标系的Y和Z轴定向。
通过使用首选项对话框中的“光束截面方向”选项，可以根据所需的求解器类型查看钢筋和光束截面的方向。
实体，垫片和壳单元的元素类型。
RBE的元素类型和自由度。
Altair SimLab 2021破解版可以使用单独的DOF和权重因子定义RBE3独立节点。仅OptiStruct求解器输入文件导出支持此功能。
流体的元素类型。
4、创造
该工具用于创建局部坐标系。可以创建矩形/圆柱形/球形。
可以通过以下方法来定义坐标系：
1. C，X，Y点
选择一个原点，X轴上的点和Y轴上的点以定义局部坐标系.计算与X和Y轴正交的Z轴
2. C，X，Z点
选择一个原点，X轴上的点和Z轴上的点以定义局部坐标系.计算与X和Z轴正交的Y轴
3. C，Z，XZ平面
选择一个原点，Z轴上的点和XZ平面上的点以定义局部坐标系.Altair SimLab 2021破解版计算与XZ平面垂直的Y轴，然后计算与Y和Z轴正交的X轴。
4.圆柱面
选择一个圆柱面以定义一个Z轴沿着圆柱面的轴的局部坐标系。还有一个选项可以通过选择节点来定义R轴。
5.圆边
选择一个圆形边缘以定义一个Z轴沿着该圆形边缘的轴的局部坐标系。还有一个选项可以通过选择节点来定义R轴。
6.面节点
选择一个面以定义该面的所有节点的局部坐标系。
7.弧对
选择两个弧对以定义两个局部坐标系。弧对之一将用于定义X轴，另一弧对将用于定义Y轴。
5、转变
该工具用于变换局部坐标系。 可以进行平移（或）旋转操作。
6、翻译
坐标系可以移动/复制到新位置。
使用翻译向量此选项用于通过指定平移的方向和幅度来移动/复制所选坐标系。
复制到所选节点
此选项用于将所选坐标系复制到指定的节点位置。 新坐标将与所选坐标具有相同的方向。
旋转
Altair SimLab 2021破解版可以使用指定的旋转角度绕轴旋转坐标系。
7、分配
该工具用于将局部坐标系分配给节点，以定义其位置或位移行为。
描述
1. Geometric选项用于定义相对于局部坐标系的节点坐标。
2.分析选项用于定义相对于局部坐标系的节点的位移/自由度。
支持各种求解器的卡
初始条件
该工具用于在设置分析时定义均匀且分散的初始条件。
初始条件：以下是初始条件的类型，可以在软件中定义。
温度
速度
压力
涡流粘度
强调
支持各种求解器的卡
8、压力
该工具可用于在面上施加均匀或变化的压力载荷。 也可以使用力选项的压力从负载大小计算压力。
压力只能施加在脸上。 如果要在本地对元素施加压力，请使用“几何|创建面|来自元素”选项创建面并施加压力。
压力将沿与元件法线方向相反的方向施加。 脸部的光面是具有正元素法线的一侧，而另一侧是具有负元素法线的一侧。
压力标记器的高度反映了模型上的载荷大小或载荷分布表。
分布压力表
可以使用“分布压力表”选项施加不同的压力。
压力施加
从同一平面中选择面，然后单击“计算”以根据总载荷大小计算均匀压力。
Altair SimLab 2021破解版支持各种求解器的卡
温度
该工具用于施加均匀（或）分布的温度载荷以进行热应力分析。
描述
分布式表选项用于施加空间变化的温度负载。空间温度数据的格式必须为X，Y，Z，TemperatureValue。
在施加变化的温度负载后，分布可以通过轮廓图可视化。右键单击LBC浏览器中的“温度负载”，然后选择“显示轮廓”选项。
从文件读取-节点ID，温度选项用于指定包含节点ID，温度格式的温度数据的文件。此数据将直接包含在平台中。（仅Abaqus支持）。
包含Abaqus文件选项用于指定在CFD（或）热分析过程中生成的Abaqus * .fil或* .odb文件。这将作为包含文件添加到Abaqus平台中。
包含温度文件选项用于指定在静态/瞬态CFD（或）热分析过程中生成的OptiStruct * .pch文件。这将作为一个包含文件添加到OptiStruct面板中。Altair SimLab 2021破解版此选项仅适用于非线性静态分析。
支持各种求解器的卡
9、力与力矩
该工具用于施加力和力矩载荷。
描述
可以在节点/边（边节点）/面（面节点）上施加力。
在边缘/面部上应用时，可以通过以下方法在边缘/面部节点之间分配载荷，
使用形状函数-对于边缘，使用条形元素形状函数，而对于面，则使用Tri / Quad元素形状函数。
在所有节点上均分-指定的力值在边缘/面节点之间均分。
每个节点上的节点力-指定的力值直接分配给每个边/面节点。
作为XYZ的函数，选项用于施加空间变化的力和力矩载荷。 空间力数据的格式必须为X，Y，Z，Fx，Fy，Fz，Mx，My，Mz。
Altair SimLab 2021破解版力矩可以单独应用于节点。
时刻：
力标记的高度反映了模型上的载荷大小。
力：
支持各种求解器的卡

配置要求

系统运行：Windows 7、8.1和10。
仅64位
硬件：具有至少256 MB板载内存的OpenGL图形卡。
当前不支持集成的Intel图形硬件。
内存：4 GB RAM（建议8 GB）。
10 GB或更多的可用硬盘空间。
