Cadence Sigrity 2021破解版 免费版

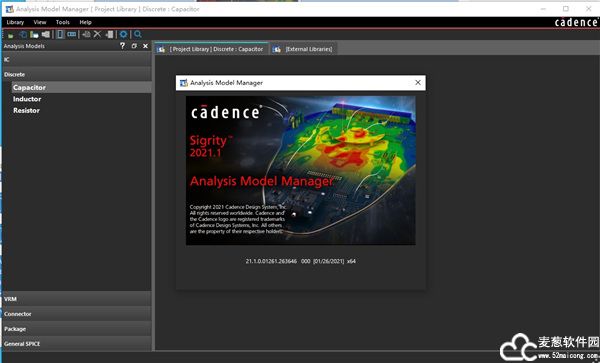

Cadence Sigrity 2021是一款专业的电路模拟仿真软件，由美国Cadence公司倾力打造。软件拥有最真实的电路模拟仿真技术，可以模拟出电路设计中所有可能出现的问题，帮助设计师减少设计的压力，同时降低设计的错误率，以此来提高工作的效率。软件采用的是最新的分析模型可管理器，该管理器可以帮助设计师实现对电源完整性模型的内容库的管理，所有的模型都可以在内容库中进行存储，并且可以在下一次使用时之前，从内容库中进行调用，大大减少了操作的复杂程度，同时降低了对企业设计开发的成本。简直是一举两得。在最新的2021版本中，软件带来了更加简洁的操作界面，并对其中复杂的操作流程进行了简化处理，让设计工作变得更加轻松，除此之外，软件还新添加了很多更为强大的功能。先加入的3D Workbench解决方案很大程度的解决了之前版本机械和电子之间的隔阂问题，帮助设计师实现了跨信号的多领域精准分析，让设计出的产品得到了很大程度的优化，带来了更加优良的产品。小编带来的是该Cadence Sigrity 2021破解版，软件已实现破解，直接安装即可免费使用，欢迎有需要的用户到本站下载。

软件特色

1、互连建模技术
升级的互连建模技术满足了PCB和IC封装设计的最新趋势。随着信号速度攀升至32Gbps或更快，现在需要将PCB和连接器作为一种结构进行战略建模
2、3D工作台提供
SI和PI应用程序、熟悉的3D外观、能够导入机械结构、-能够导入电气数据库并与机械结构合并、3D实体建模（参数化和全功能）
模拟：Twisted对布线（电缆）、板加连接器、连接器建模（HDMI，SATA等）、PCB上的SMA连接器
3、刚性-柔性支持
业界首例从单一布局数据库中提取完整的刚性-柔性PCB，可为刚性和网格接地柔性电缆区域提供准确的互连建模。区域信息是从CadenceAllegro技术的17.2版自动导入的
4、更快的IC封装建模
Cadence Sigrity 2021破解版具有数千个焊球/焊球的设计的IC封装建模现在快了3倍，并且内存消耗降低了75％
5、电源完整性更新
升级的电源完整性（PI）技术可满足PCB前后设计流程的新检查要求和新可用性要求。添加了许多增强功能，包括分层视图，快速搜索和过滤，比较树报告以及工具提示
6、Allegro PowerTree技术
DC分析技术已升级，以支持与Allegro技术的集成，HTML框图的增强以及自动焊盘上添加节点的增强
7、PowerDC技术
交流分析技术增加了一些附加检查，现在可以检查加权的交流电流并检查是否相等电压。新的批处理模式“项目”允许将这两个新工作流程以及其他工作流程设置为一组批处理检查
8、OptimizePI技术
升级的信号完整性（SI）技术缩短了验证内存接口，串行链路以及PCB上过多其他信号的时间，这些信号可能导致设计在实验室中失败。该技术现在具有工作流程和视觉，可用于快速执行电气规则检查，以发现阻抗变化和过度耦合。这些检查不需要任何模型，并且可以由信号完整性方面的专家和非专家共同运行

安装教程

1、解压镜像，得到Cadence Sigrity 2021破解版破解补丁和安装程序

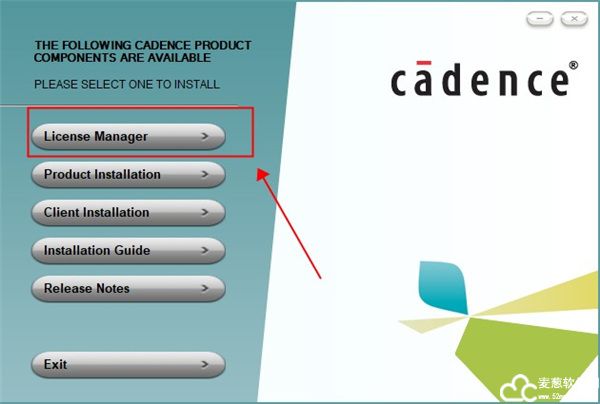

2、运行setup，安装“Cadence License Manager”，并关闭“Cadence许可证服务器配置”窗口

3、点击"Product Installation" ，安装Cadence Design Systems Sigrity

4、接受同意许可条款，然后下一步安装

5、使用默认设置安装应用程序，等待安装完成即可

6、复制破解文件夹下的LicenseManager至：C:Cadence，并运行LicenseManagerPubKey.bat

7、复制破解文件夹下的Tools至：C:CadenceSigrity2021.1，并运行并运行“ToolsPubKey.bat

8、复License.dat至：C:CadenceLicenseManager

9、在C:CadenceLicenseManager中打开LicenseServerConfiguration.exe，浏览添加License.dat

10、在C:CadenceLicenseManager中用记事本打开License.dat，删除下方内容
"C:CadenceSPB_17.2LicenseManagercdslmd .exe" PORT=3000

11、在C:CadenceLicenseManager中打开lmtools.exe，选择"Start/Stop/Reread"选项卡，先点击"Stop Server"再点击"Start Server"

12、至此，Cadence Sigrity 2021破解版完成安装，希望以上教程对你有所帮助

使用教程

1、当安装好了Cadence Sigrity 2021破解版之后，在电脑中找到suite manager. 然后找到powerDC，双击右边窗口中的PowerDC

2、在左边的工作流程中找到单板直流压降分析

3、创建一个workspace，并且导入一个layout文件，（这里需要主要的是powerDC和powerSI使用的layout文件都是spd格式），当我们用allegro画好了pcb文件，它是brd后缀的，需要通过下面的插件

4、找到brd文件的位置，然后转换为spd文件，直接点击translate

5、出现这样的窗口

6、等待转换完成即可，在powerDC中，首先create一个workspace

7、然后导入刚刚转换成功的spd文件

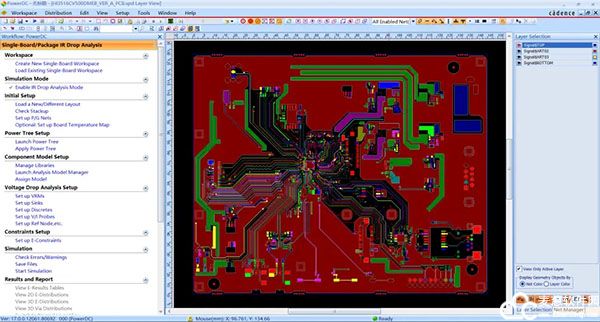

8、导入之后，界面如下

软件新功能

1、UI外观已更改
（新）在Cadence Sigrity 2021破解版中，Clarity 3D Layout的用户界面已更改。默认情况下，Clarity 3D Layout现在使用深色应用程序主题

如果需要，可以通过单击“选项”页面上的“主题”选项卡并选择“灯光”选项来切换到灯光主题

2、帮助菜单进行了改进
（新）已修改了使用Layout Workbench可以访问的所有工具的“帮助”菜单，包括Clarity 3D Layout。几个新选项已添加到“帮助”菜单中，使您可以从Cadence支持和公司网站访问最有用的帮助和支持资源

3、添加了上下文相关帮助来访问文档
（新）以问号（？）形式出现的帮助按钮已添加到多个工具中，包括Clarity 3D Layout。这些帮助按钮使您可以在Cadence帮助窗口中查看有关UI表单或功能的详细文档，如下所示

4、添加了新的知识资源页面
（新）已在多个工具（包括Clarity 3D Layout）中添加了新的知识资源网页。该页面通过整齐的选项卡式界面提供对各种有用的知识资料的访问，例如教程，视频，RAK和相关文档
若要访问知识资源网页，请从“帮助”菜单中选择“知识资源”

5、增加了对新边界条件的支持
（新）Clarity 3D Workbench现在支持以下新的边界条件
阻抗边界–阻抗边界条件用于模拟电阻表面。 例如，如果结构由被薄膜电阻器隔开的两种介电材料组成，则该电阻器可以由两个对象之间的表面处的阻抗边界表示

RLC边界– RLC边界条件用于建模集总电阻器，电感器和电容器。 您可以定义2D图纸并在其上应用RLC边界条件。 RLC边界条件通常表示为电阻，电感，电容的并联组合。 例如，要对电阻器建模，电感和电抗值应为0

6、添加了几何修复选项
（新）Cadence Sigrity 2021破解版将设计导入到Clarity 3D Workbench中时，某些导入面的质量可能不符合预期。 例如，几何图形可能有一些不良的面，或者钣金主体可能具有开放区域。 在早期版本中，Clarity 3D Workbench中没有可用的选项来处理这种情况。 在此版本中，添加了以下修复选项：

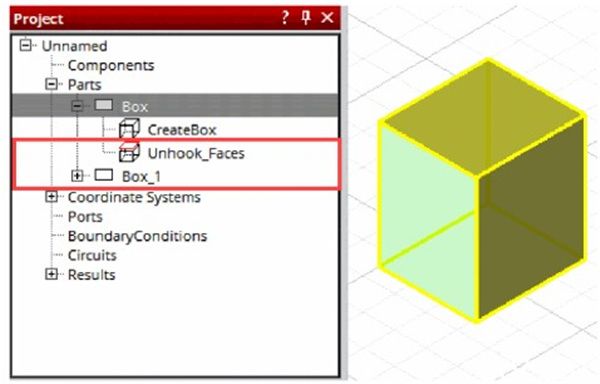

Unhook Faces-可以使用“建模器”菜单中的“模型清理-Unhook Faces”选项从几何图形中分离出不良面

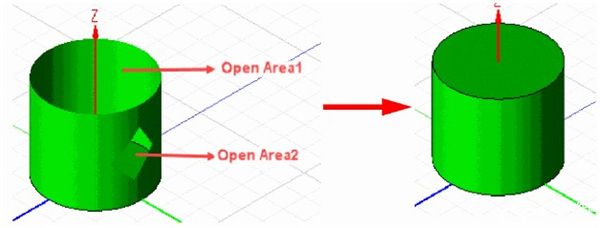

封面-您可以使用“建模器”菜单中的“模型清理-封面”选项来覆盖图纸主体的开放区域

7、添加了用于多边形简化的新选项
（新）将SPD文件导入Clarity 3D Workbench时，导入的几何图形的质量可能不符合预期。 新选项“保守”已添加到“选项”对话框的“文件-转换器”部分，以改善多边形形状的处理。 选择保守选项时，导入的SPD文件中的形状处理较少

配置需求

操作系统:Windows10(64位)、Windows 2012 Server(所有服务包)、Windows 2016 Server(所有服务包)
注意：Windows 7不支持Clarity 3D Solver和Celsius with Hyper-V
CPU：4核的IntelCorei7 4.30 GHz或AMD Ryzen7 4.30 GHz及以上
RAM: 8GB RAM / 64GB RAM或更高
空间:50GB空闲磁盘空间/ 500GB空闲磁盘空间
建议主操作系统和仿真工作目录使用SSD硬盘
显示器：1024 x 768显示分辨率真彩(16位彩色)/大显示器(或两个)全高清分辨率或更高
显卡：专用显卡，1GB及以上显存
